揭秘称重给料机的系统构成

　　在水泥行业干法窑生产过程中，生料给料使用过多种计量设备也均不理想。人们一直盼望能有一种性能良好、称量准确、维护方便的粉状物料计量设备。对此称重给料机便研发出来，其系统构成如下：

　　贮存在生料仓的生料通过向下倾斜的给料斜槽给入称重给料设备，给料斜槽上并排装有手动切断阀(可用于现场手动操作)、气动切断阀(可用于自动操作)电动调节阀(可用于称重给料设备上方沉降室内料面高度调节)。给料机上每个检测信号接入位于控制室仪表盘内的HF9001控制器，系统的显示、组态、调整等操作均由仪表盘盘面上安装的HF9控制面板完成。在现场还裝有两个紧急停车按钮，用于给料机电机及电动调节阀的紧急停车操作。

　　一、机械部分：

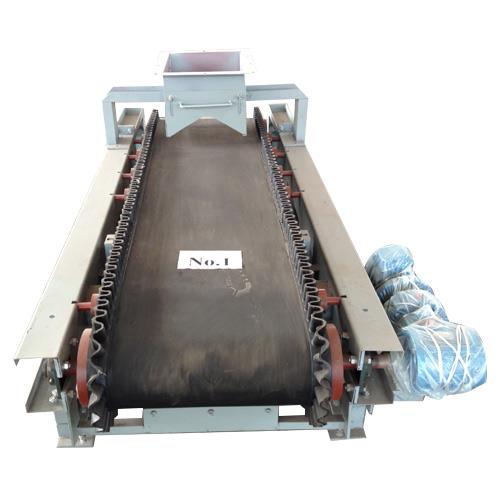

　　因 POWDRIT粉状物料称重给料机也是 GRAVIT给料机系列产品中的一个特殊品种，所以其结构与普通给料机相近，只是为适应粉状物料给料采用拖料方式的需要，设置了一个沉降室。

　　二、给料机辅助设备：

　　用户可根据自身的需要确定相关辅助设备。

　　1、进称重料仓的给料装置：

　　A13:切断闻门执行机构；

　　A2:给料阀执行机构；

　　A14:旋转阀执行机构；

　　A9:切断闸门执行机构。

　　2、出称重料仓的给料装置：

　　Al:切断闸门执行机构；

　　A3:带给料仓震动托架或带物料不足超前检测的执行机构；

　　3、物料量调节用：

　　AO:给料阀执行机构；

　　A4:旋转阀执行机构；

　　4、其它：

　　A1:返回滚筒打滑检测；A16:洒落物料输送用执行机构。

　　三、控制系统：

　　该称重给料机除就地操作按钮外，其余控制设备都装在个800x600×2000(宽x深×高)的仪表盘内其中IHF操作面板及总电源开关装在盘面上。
