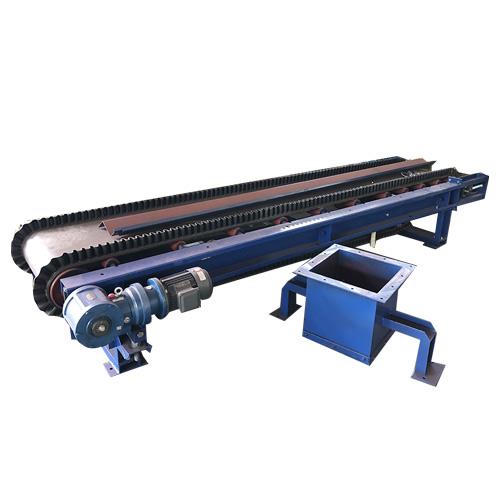

调速皮带秤控制电路的改进

　　据闻，传统调速皮带秤的电路缺少了保险和报警功能，并且应用微动开关作为机电信号的转换元件也是不太理想。对此，在原来的电路基础上加增了几个元件，使它具备保险及故障报警的功能，介绍了一种应用LT型无触点接近开关的辅助电路。

　　一、分析：

　　用没有保险与报警作用的控制电路制作出的调速秤，易于造成如下质量事故：一是某一秤长时间满料（如某一秤只打不开或电磁铁烧毁），给程序控制电路提供一个假信号，当其它料斗满料时，照常打开闸门，造成缺一种物料的事故;二是某一秤长时间不满料（如闸门关不起来或漏料），其它几个料斗满料长时间等待，造成只有一种物料的事故。

　　基于上述故障类型，添加一只时间继电器SJ3，一只交流接触器C，两只按钮TA1和QA，并利用已有直流继电器J1～J的一组触头，给电路增加了保险功能。

　　二、应用成果：

　　采用微动开关作为机电信号转换控制的调速皮带秤存在两个缺陷。一是微动开关长期受到秤杆的不断冲击容易损坏，二是开关触头容易烧蚀。本文所介绍的控制电路用LJ型无触点接近开关代替微动开关可显明地减低故障率，增进计量精度。这种LJ型无触点接近开关体积小,外形好象一只大螺钉，可直接在台秤的横梁上打孔固定。检测片可以用1毫米厚的A3钢板制作，固定在接近开关正下方的秤杆上便可。

　　在秤杆抬起之时，检测片靠近接近开关LJ，LJ内部电子开关闭合，使直流继电器得电。当秤杆回落时，检测片远离LJ，LJ内部电子开关脱开，使直流继电器失电，另外，调速皮带秤应用这种接近开关负载能力大，可以直接拖动JTX型直流继电器。
