应用拖动式喷煤配料皮带秤的技术参考

　　一、工作方式及性能特点：

　　（一）喷煤配料皮带秤工作方式：采用拖动式电子皮带秤。

　　（二）牵引式电子皮带秤的性能特点

　　1、拖动式皮带秤是指不带上料设备的皮带配料秤，它仅依靠带式输送机的调速来调节物料流量。

　　2、拖动式皮带秤的特点是：

　　（1）无投料设备，系统结构简单，节省设备投资，节约电能消耗；

　　（2）皮带上的物料负荷相对恒定，利于提高物料称量精度和控制精度；

　　（3）系统没有滞后。电机转速一改变，进给量立即改变，控制精度高。

　　二、喷煤配料皮带秤标定方式：

　　设备运行后，根据皮带秤计量检定要求，必须定期进行标定，我们通常采用挂码标定，从每次数据统计分析，验证结果都达到要求，原料物理化验指标也均符合要求，但一段时间烟煤成分波动较大，一旦烟煤指标超标，制粉过程中会引起爆炸隐患，也直接影响高炉质量指标;为此仪表计量人员针对拖拉式皮带秤原理及性能特点进行分析，并多次经过现场实地排查，认为主要还是皮带秤使用年限较长，部分秤架结构存在一定变形，托辊卡死，信号输出误差等原因引起，而挂码标定由于自身缺点，当出现以上因素时，就不能准确反应实际运行中的误差大小，因此有必要采用多种标定方式进行验证。

　　三、日常调整：

　　为确保配料皮带秤体状态和信号传输满足计量要求，日常应做好如下调整：

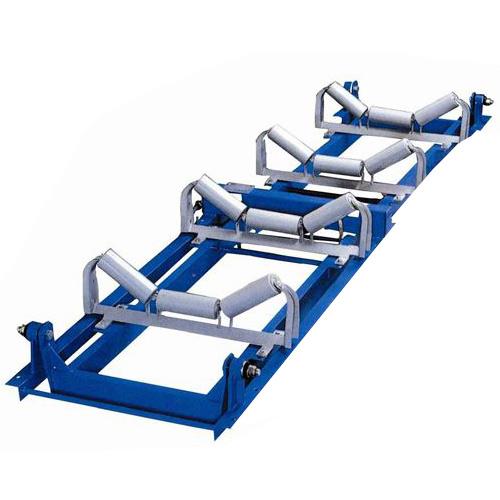

　　1、秤体进行水平检查，用水平尺进行水平校准，确保秤体水平度保持一致，支点保持活动良好。

　　2、称重托辊重新调整，称重区域托辊应稍高于其它托辊3mm～5mm，以保证称重托辊受力，同时各托辊无粘料、无卡滞现象。

　　3、调整好张紧装置，皮带松紧适中，减少皮带跑偏运转。

　　4、调整配料皮带秤每组2个称重传感器输出信号保持一致。

　　5、检查仪表流量信号与转换输出到中控电流信号保持一致。
