一文掌握调速皮带秤知识要点

　　一、基本结构：

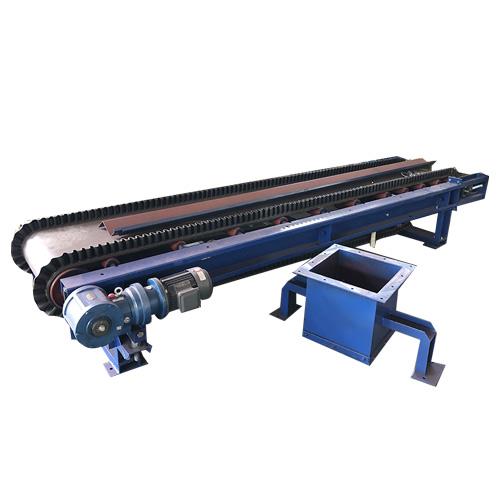

　　调速皮带秤主要由机械部件、传感器和电气仪表组成：

　　1、机械部分。机械部分由机架、传动装置、传动混合缸、称重装置、防偏纠偏装置、犁式清洁器、机头清洁器、托盘、皮带、卸料盖、料斗、底座等组成，是定量称量物料的承载和输送机构。

　　2、传感器。调速秤有两种传感器：称重和速度测量。

　　（1）称重传感器。称重传感器将称重杆承受的载荷转换为电信号，并将其提供给称重仪器进行进一步处理；

　　（2）速度传感器。速度传感器将物料的工作速度转换为脉冲信号，从而控制称重仪的采样频率。

　　3、电气仪表部分。电气仪表部分对传感器或变送器的输出信号进行处理，显示实物的测量结果，并能输出模拟或数字电信号，从而实现所需的自动控制。

　　二、调速皮带秤的工作原理：

　　称重传感器测量传送带上物料的质量信号和速度传感器发送的与传送带速度成固定比例的脉冲信号，然后通过称重仪将上述两个信号转换为数字信号并发送至微处理器。微处理器计算并处理实际进料量，将实际进料量与设定进料量进行比较，不断改变变频器的频率，不断调整皮带的输送速度，使实际进料量满足设定进料量，以确保调速皮带秤按照设定的进料流量运行。

　　三、功能特点：

　　1、特定的裙带可防范物料向两侧溢出，防范物料在头、尾筒堆积，达到越佳称重状态。卸料口皮带下部设有刮板，便于称重控制系统卸下皮带上的附件，提高称重精度。

　　2、防跑偏装置（限位开关）随皮带转动，在严重跑偏时主动保护跳闸，保护皮带，防范皮带变形、隆起和撕裂。

　　3、料门成型机控制皮带上物料的高度（厚度）和物料的不同堆积轮廓，并配有挡板和支撑卸料槽。

　　4、犁式清扫器和胶带清扫器应及时拆除附件。皮带不会因材料粘附而改变皮重，影响调速皮带秤称重的精度，规避皮带损坏。
