说一说称重给料机各构件的设计选用

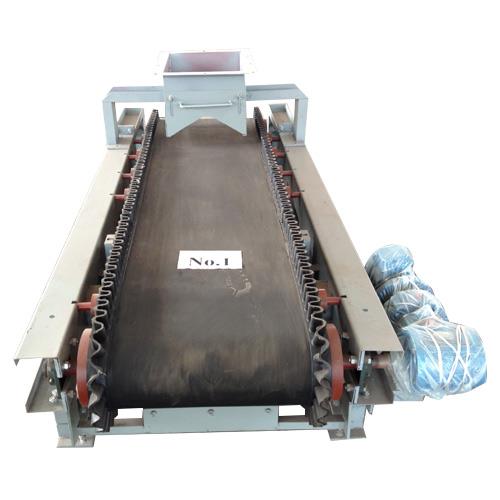

　　本文小编带大家了解下称重给料机构件中的机械部分，该部分由皮带、传动装置、传感器、秤架等组成，以下是各部件的设计选用：

　　一、皮带：

　　皮带采用品牌公司生产的带裙边的特定皮带，但其结构与以往常见的带荷叶边的皮带不同，只是在皮带两侧边上带25×30m凸出块的裙边皮带。

　　二、传感器：

　　称重传感器可用1个或2个模拟式(输出mV值)的传感器或具备有特色的SFT振弦式数字智能称重传感器(输出数字信号)。模拟式称重传感器在现场投运时需用标准重量进行现场校准，而采用SFT振弦式数字智能称重传感器则不须用标准重量进行现场校准，本系统采用的是SFT振弦式数字智能称重传感器。

　　为了建立皮带位置一皮带重量对照表及检测皮带打滑，称重给料机带皮带标志传感器，它是一块厚0.2mm、宽20mm的不锈钢片粘结在皮带环形结合点的上表面，距皮带侧边20mm处，通过在皮带上方固定安装的接近开关检测，皮带标志传感器每运行一圈，可向系统给出一个信号。所谓皮带位置一皮带重量对照表是将皮带分成若干段，根据每段与标志传感器的相对位置和所测皮带重量的数据组成皮带位置-皮带重量对照表，物料称重时不是按皮带的平均重量相减，而是减去这一段皮带的皮重。

　　三、秤架：

　　称重给料机滚筒的中心距为3.35m，其中大部分长度用于沉降室，而用于物料称重部分的长度很短，所以采用单托辊单杠杆式秤架称重传感器安装在称量托辊的正下方。称量托辊与相邻托辊的中心距是300m，因而有效称量段也是300m。因位置所限，称量杠杄是倾斜的，支点采用十字簧片。十字簧片的结构有些不同，中心处有一个半圆形的缺口，当两块簧片十字交叉时，缺口位置相对，所以安装时两块簧片的上下侧边仍在同一个平面上，簧片两端的园孔是簧片固定用的。
