基于LPC2131的减量秤配料系统的设计

　　本篇章小编给大家说说基于LPC2131的减量秤配料系统，该系统可保持较高的配料精度、控制方便灵活。相比其它配料系统，该系统周全利用了LPC2131的各内置功能，简化了设计，减低了系统成本，减小了控制装置的体积，提高了系统的牢靠性。通过现场试验运行,证明该系统工作稳定,实现了预期的设计目标。该秤配料系统的组成如下：

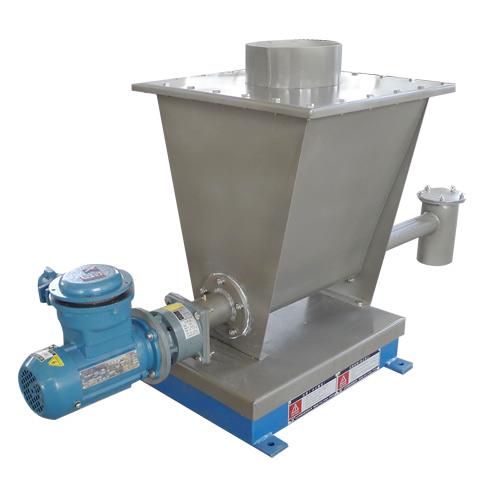

　　该减量配料秤可以分成设备系统和控制系统两大部分。设备系统∶主要包括一个计量仓、一台上料电磁振动给料机、一台下料电磁振动给料机、6个悬吊装置及软接口等五个部分。其中，上料电磁振动给料机靠上部的3只悬吊装置悬挂在料仓上，它和计量仓用防尘软连接，于重量上和计量仓相分离;下料振动给料机靠下方的3只悬吊装置悬挂在计量仓上，它与计量仓通过计量仓内的料注连接，在重量上与计量仓成为一体，并一起由3只拉力传感器悬挂在料仓上，下料给料机和计量仓及计量仓内的料一起作为称量对象。

　　减量秤的控制系统∶主要包括拉力传感器、信号放大器、输入输出接口、ARM控制器、可控硅、键盘和LED显示等部分。

　　1、系统硬件设计：

　　整个系统以LPC2131微控制器为核心，对料斗重量，过零点等参数进行检测，经运算比较，控制可控硅触发等相应的执行机构，实现系统功能。

　　2、系统软件设计：

　　系统主要的软件设计流程：

　　主程序先完成对I/O口、定时器、中断源、堆栈等的初始化，设置初始运行参数。

　　每次称重循环开始时，上料电机振动，将料仓中的物料振动到料斗中，ARM控制器同时对料斗物料重量检测，当达到配料达到设定的上限值时，ARM发出控制信号，停止上料电机运行，等待一段时间，在料斗里的物料稳定之后，检测料斗的重量，贮存起来。

　　然后，启动下料振动电机运行，将料斗中的物料振动下来，同时减量秤上的单ARM控制器实时检测料斗的重量，当实时检测的重量与初始重量的差值为预定的配料重量时，停止下料振动电机的运行，即完成了一次配料的过程。
