组合式双管螺旋计量秤的研制设计

　　某厂在原生料系统生料储库中，装设了插板门和分隔下料器，用以锁料、送料，控制着物料的运送流程。

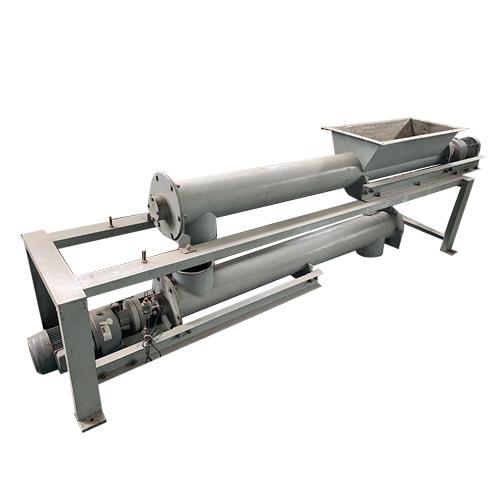

　　虽然库下安装了上述控制装置，但达不到锁料、喂料，为了符合稳定物料流量的要求，时常会产生跑库的现象，少则会跑3～5t，多则是十几吨。影响了生产，环境污染相当严重。技术人员经现场实际的观察，结合了该厂加工制作的能力，引进了我公司的钢结构组合式双管螺旋计量秤，解决了锁料、送料，当然也包括配料的问题。

　　经过多年的运行实践，与原来控制装置比较，锁料相当好，密封性能好，送料均匀，长期耐使用，维修方便，能保障连续生产不受影响，没发生任一故障。只在大检修时轴承清洗、加油就可以了。该机的各构造如下设计：

　　（1）该螺旋计量秤的两管均采用热轧无缝钢管，外径273mm，壁厚10mm，内径重253mm，总长2.1m，入料口至出料口长1.6m，两端法兰均用δ=25mm钢板，角焊接。

　　（2）螺旋轴也采用热轧无缝钢管，外径重108mm，壁厚10mm，内径φ88mm;螺旋叶片外径φ253mm，螺距150mm，叶片厚δ=5mm，与传动轴的联连可采用法兰盘或螺栓销钉联接。

　　（3）为了保障密封，两端均采用10×10石棉盘根（油浸）作为填料，通过压盘进行调节达到密封。

　　（4）两端均采用单列向心球轴承310。

　　传动系统选用JTC系列小型齿轮减速电动机两台。

　　出轴传递采用浮动盘联轴节分别带动着双管螺旋计量秤。
